La inteligencia artificial ayuda a detectar fugas de agua invisibles en El Prat de Llobregat
IA para detectar y priorizar fugas en redes de distribución de agua

El reto
El problema de las fugas de agua en las redes de distribución
España suma 248.245 km de redes de distribución de agua, de los cuales únicamente el 17% ha sido renovada o construida durante la última década, según el XVII Estudio Nacional de Suministro de Agua Potable y Saneamiento en España 2022 realizado por la Asociación Española de Abastecimientos de Agua y Saneamiento (AEAS) y la Asociación Española de Empresas Gestoras de los Servicios de Agua a Poblaciones (AGA).
La antigüedad de estas instalaciones, el continuo envejecimiento, la disminución del porcentaje de renovación (0,2%) y la inexistencia de control de fugas -que incrementa las pérdidas de agua- sitúan el volumen de ANR (Agua No Registrada) en el 23,5% en el año 2020. Un porcentaje muy lejano del objetivo fijado en el 10%, propio del top 3 de los países europeos.
El último informe disponible del Instituto Nacional de Estadística (INE) del año 2020, cifra las pérdidas reales de agua por fugas, roturas y averías en la red de suministro en 652 hm³, un 15,4% sobre el volumen de agua suministrada a las redes de abastecimiento urbano (4.243 hm³). Las comunidades autónomas con mayor porcentaje de pérdidas reales sobre el volumen de agua suministrada son Ceuta y Melilla (25%), Canarias (24,4%) y Extremadura (22%). Con un menor porcentaje se sitúan Madrid (4%), Murcia (11,4%) y País Vasco (13,2%).
La solución de Adasa
La solución para detectar fugas (probada en campo)
Adasa Sistemas ha llevado a cabo el proyecto de detección, localización y dimensionamiento de fugas de agua en El Prat de Llobregat (Barcelona) para la entidad pública Aigües del Prat.

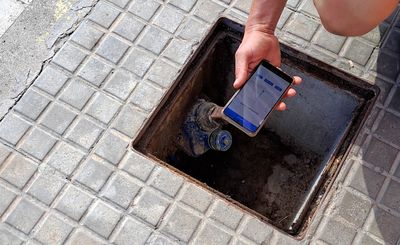

Bajo la modalidad de servicio end-to-end, Adasa ha realizado dos actuaciones en diferentes zonas del municipio donde ha desplegado 165 sensores acústicos.
La primera actuación se ha desarrollado en la red principal de distribución de agua potable del barrio de Mas Mateu, donde se han desplegado 100 sensores acústicos, cubriendo 12,5 km , y la segunda en la ZAL (Zona de Actividades Logísticas), del Puerto de Barcelona, desplegando 65 sensores que han monitorizado 6,1 km de la red contraincendios.
En el caso concreto de la ZAL, la red principal de fundición dúctil a presión constante presentaba dificultades especiales para el análisis, como la presencia de ruido ambiental extremo por la proximidad del aeropuerto y la circulación constante de camiones.
Por su parte, la red de distribución a su paso por Mas Mateu mostró la problemática típica de una red antigua con diferentes cambios de sección y materiales que hicieron más complicada la detección de las fugas.
La información obtenida mediante la implementación de inteligencia artificial (IA) basada en la tecnología FIDO Tech ha permitido delimitar un mapa que ha concretado las zonas libres de fugas y las zonas críticas donde podían existir fugas sobre la red.
FIDO Tech aplica la algoritmia de aprendizaje automático, lo que redunda en una mejora continua a medida que:
- Recopila y verifica los archivos de información.
- Filtra los ruidos causados por otras fuentes urbanas como el tráfico, válvulas, bombas, etc, que pueden generar falsas alarmas.
La IA ha permitido:
- Optimizar el análisis de las zonas susceptibles de contener posibles fugas mediante la agrupación de los puntos detectados.
- Identificar los emplazamientos con posibles fugas mediante técnicas de correlación y marcado en campo.
- Clasificar el tamaño de las pérdidas de agua en pequeña, mediana o grande.

Resultado
Los trabajos realizados para Aigües del Prat detectaron seis fugas, dos de las cuales eran especialmente problemáticas por su tamaño.
Gracias a la avanzada tecnología de FIDO, estas fugas, que no habían podido ser detectadas hasta la fecha utilizando otros métodos convencionales de búsqueda de fuga, fueron localizadas con gran precisión. Ayudamos de esta manera a Aigües del Prat en su gestión diaria de control y seguimiento del funcionamiento de la red de distribución, especialmente en un sector en que las características físicas de la misma, junto con el historial de actuaciones previas realizadas, dificultaban la localización de posibles fugas.
La metodología implementada en este proyecto ha permitido:
- Despliegue exhaustivo y organizado de sensores de pequeño tamaño, obteniendo unos puntos críticos como fugas potenciales y el conocimiento de zonas libres de fugas.
- Localización exacta de fugas encontradas con una clasificación de tamaño de las mismas, cuya información nos aporta una ayuda a la toma de decisión de los trabajos correctivos y reparación, así como definir los tramos de red susceptibles de fugas, donde se debe priorizar la substitución de la misma.
